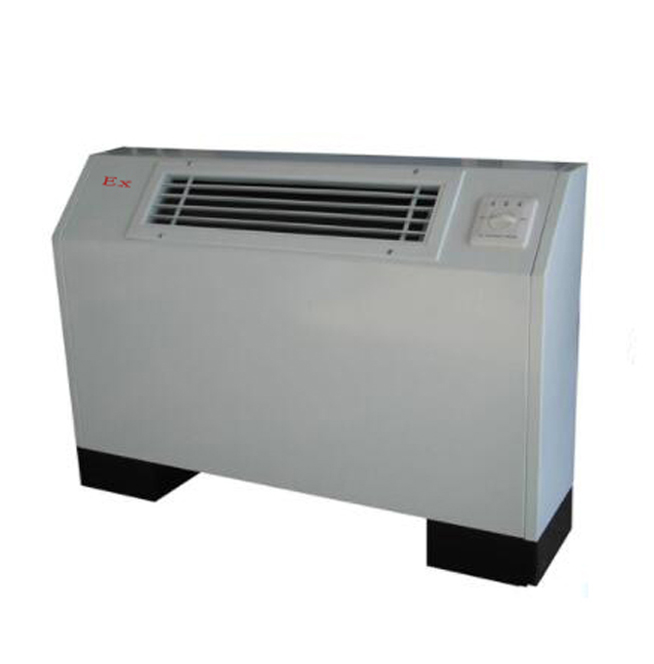

立式明裝防爆風機盤管

 提示:點擊圖片可以放大
立式明裝防爆風機盤管
1. 防爆風機盤管適用范圍:
1.1本產品適用于石油化工、冶金、醫藥、紡織、食品、生物工程、制藥、倉庫、航天航空工程及軍工等爆炸性環境中,有溫度控制要求的場所;
1.2  1區、2區危險氣體場所
1.3   IIA、IIB、IIC類T1-T4組爆炸性氣體或蒸汽環境;
1.4  環境溫度:—5℃~+43℃。
2.防爆風機盤管產品特點:
2.1整體高度小,節約建筑空間;
2..制冷(熱)量大,噪音小,三速電機調節風量,滿足不同使用需求;
2.3整體選用優質熱鍍鋅板、優質銅管和鋁翅片,大限度防銹;
2.4接水盤整體模壓成型,保溫采用整體壓粘工藝,無凝結水之憂;
2.5具備排氣、放水功能,保證換熱充分并防管道凍裂;
2.6表冷器采用優質銅管和高效鋁翅片經機械漲管加工而成
2.7本系列分臥式明裝、臥式暗裝、立式明裝、立式暗裝、豪華壁掛式、吸頂式等品項;
3、性能參數

           型號
 項目
 BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
風量 高速(m3/h) 350 500 630 800 1000 1250 1600 2000 2500
中速(m3/h) 280 400 500 640 800 1000 1280 1600 2000
低速(m3/h) 210 300 380 480 600 750 960 1200 1500
供冷量 高速(W) 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速(W) 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速(W) 1380 1930 2450 3150 3710 4680 6120 7630 9580
供熱量 高速(W) 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速(W) 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速(W) 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量(kg/h) 350 480 600 790 900 1120 1440 1780 2150
水阻力 15 19 24 28 35 24 31 37 43
電機 型式 隔爆型單相電容運轉異電動機
數量 1 1 1 1 1 2 2 2 2
電源 1N~50Hz   220V
盤管 翅片型式 雙向開槽型鋁翅片
工作壓力 ≤1.6Mpa
接管 進出水 1/2” 3/4”
凝結水
輸入功率 24 44 55 68 85 95 152 171 193
重量
(kg)
WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
適用房間面積
(房高 3m)㎡
10 14 17 22 26 33 42 53 66
注:①制冷工況:干球溫度:27℃,濕球溫度:19.5℃  進水溫度:7℃,出水溫度:12℃。
 ②制熱工況:干球溫度:21℃,濕球溫度:――;
進水溫度:60℃,出水溫度:――。
咨詢熱線: 0377-62566396  15660190510  葛先生
